Трактори 95тр Урок№30 Тема: Ведучi мости колiсних унiверсально-просапних тракторiв. 22.04.21

 Опрацювати тему: Ведучi мости колiсних унiверсально-просапних тракторiв.

Зробити конспект

Механізми заднього моста тракторів МТЗ-80/82 (рис. 5.1.) -головна передача, диференціал, механізми блокування диференціалу та гальм, кінцеві передачі, півосі 9, кожухи гальм і рукави 8 півосей, розміщені в чавунному корпусі 21.

Обертання від вторинного вала коробки передач (КП) передається через головну передачу, диференціал і кінцеві передачі до ведучих коліс.

Головна передача являє собою пару конічних шестерень із спіральними зубами, що збільшує поверхні зачеплення і забезпечує безшумність роботи. Ведуча шестерня 1 закріплена на шліцьовому кінці вторинного вала коробки передач. Ведена шестерня 5 прикріплена до корпуса диференціала 4.

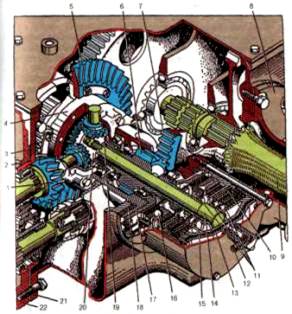

Рис. 5.1. Задній міст трактора МТЗ-80:

1,5 — ведуча і ведена шестерні головної передачі; 2 — сателіт; 3,18 — регулювальні прокладки; 4 — корпус диференціала, 6,7 — ведуча і ведена шестерні кінцевої передачі; 8 — рукав півосі; 9 — піввісь; 10 — корпус муфти блокування диференціала; 11 — диски з фрикційними накладками; 12 — штуцер; 13—діафрагма; 14 — блокувальний вал з ведучим диском; 15 — натискний диск; 16 — ліве гальмо; 17 — стакан підшипника; 19 — шестерня; 20 — хрестовина; 21 — корпус заднього моста; 22 — корпус коробки передач

Головна передача переднього моста трактора МТЗ-82 — це пара конічних шестерень із спіральними зубами. Ведуча шестерня розміщена на шліцьовому валу і складена в стакані на двох конічних роликових підшипниках. Стакан центрується в корпусі моста і кріпиться до його фланця болтами.

Ведена шестерня 12 (рис. 5.2.) закріплена на центруючому пояску і шліцах корпуса 1 диференціала переднього моста.

Диференціал конічний, самоблокувальний, підвищеного тертя має чотири сателіти. Складається з двох коробок 1 й 7, в яких розміщено дві півосьові шестерні 6, чотири сателіти 5 на двох плаваючих, тобто на закріплених між коробками, осях 9, дві натискні чашки 4 та ведучі 3 й ведені 2 диски.

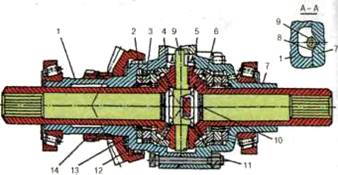

Рис. 5.2. Передній міст трактора МТЗ-82:

1,7 — корпус диференціала, 2 — ведений диск: 3 — ведучий диск; 4 — натискна чашка, 5 — сателіт: 6 — півосьова шестерня, 8 — паз корпуса; 9 - вісь сателітів; 10 — заглушка, 11 — болт кріплення корпуса диференціала; 12 — ведена шестерня головної передачі; 13 — регулювальні прокладки; 14 — гайка

Ведучі диски зовнішніми зубцями входять в зачеплення її зубцями коробок диференціала, а ведені та натискні чашки своїми внутрішніми зубцями посаджені на зубчасті вінці півосьовиж шестерень.

Сателіти встановлені на шипах, розміщених хрестоподібно, перебувають у постійному зачепленні з півосьовими шестернями.

Диференціал блокується за рахунок сил тертя, що виникають між дисками, коли міст включений. Осі сателітів відстають від Kopпуса диференціала і, ковзаючи в гніздах-пазах 8, зміщуються в бік півосьових шестерень. Через сателіти та натискні чашки вони стикують ведучі та ведені диски, фрикційні муфти включаються і блокують (виключають) диференціал, не допускаючи роздільного буксування передніх коліс.

При відключенні мосту крутний момент до диференціала не передається, осі сателітів не зміщуються, диски не стискуються і диференціал не блокується.

Трактори ЮМЗ-8070, ЮМЗ-8071, ЮМЗ-8080 і ЮМЗ-8270, ЮМЗ-827І, ЮМЗ-8280 уніфіковані між собою і відрізняються лише тим, що на тракторах ЮМЗ-8270,

ЮМЗ-8271 і ЮМЗ-8280 встановлений передній ведучий міст з вузлами його приводу: роздавальної коробки, заднього і переднього карданних валів, проміжної опори. Крім того, на тракторах ЮМЗ з переднім ведучим мостом встановлені шини передніх коліс 11,2-20".

Передній та задній ведучі мости трактора ХТЗ-17021 відрізняються тільки картерами: до переднього приварені накладки для кріплення ресор, до заднього — бугелі кріплення моста до рами.

Корпус головної передачі 9 являє собою порожнисту балку (рис. 5.3.). В середній його частині розміщено вузол головної передачі й диференціала. Корпус 8 головної передачі зафіксований на картері штифтами і прикріплений до нього шпильками.

Рис. 5.3. Ведучий міст трактора ХТЗ-17021:

1 — фланець; 2 — гайка, 3 — шплінт; 4, 17, 19 — болти; 5 — шайба;

6 — стакан; 7, 10 — ведуча і ведена шестерні; 8, 9 — корпус головної передачі і моста; 11 — диференціал; 12, 21, ?2 — підшипники; 13, 20 — кришка; 14 —піввісь; 15 — регулювальна гайка; 16, 18 — регулювальні прокладки
